英伟达宣布推出安培A100 GPU 7纳米540亿晶体管

导读 经过一番交流,今天,英伟达在CEO黄的一系列视频中正式上传了其重要演讲。当天最大的宣布是新安培架构的A100图形处理器。安培最终会进入GeF

经过一番交流,今天,英伟达在CEO黄的一系列视频中正式上传了其重要演讲。当天最大的宣布是新安培架构的A100图形处理器。

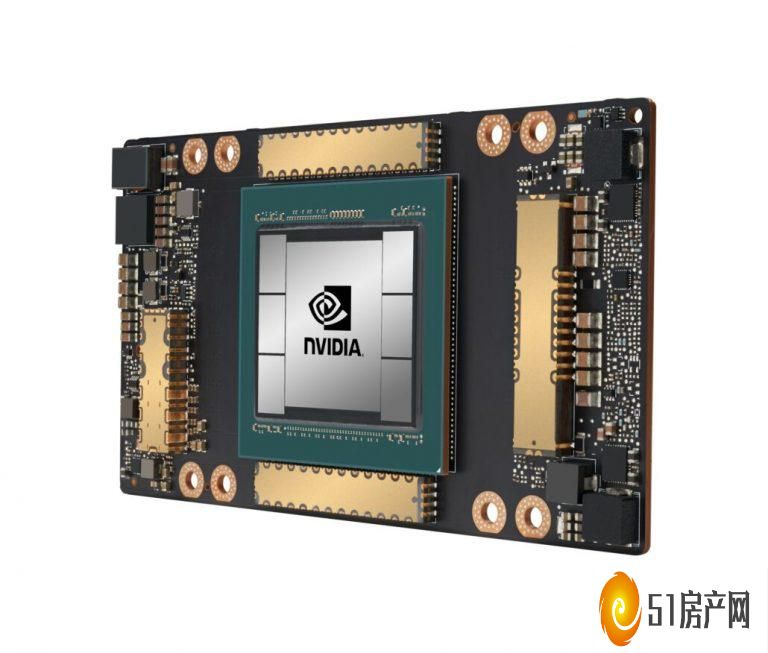

安培最终会进入GeForce系列显卡,但目前为止,英伟达完全专注于专业市场,包括AI、数据中心和云。A100系列GPU开启了安培架构的外观,拥有近20 TFLOPS的性能。

A100是基于Volta的V100的继承者,后者升级到TSMC的7 nm工艺,封装了540亿个晶体管,是V100中晶体管数量的两倍多。对于单精度应用,A100的计算性能为19.5 TFLOPS,单精度为9.7 TFLOPS。

机器学习加速Tensor Core可以提供更多功能,在FP16 Tensor工作负载下达到312 TFLOPS。内存方面,你看到的是40GB的HBM2和1.6TB/s的带宽,CUDA核心数量也增加到了6912个。

与V100相比,它是一款功耗更高的GPU,TDP是400W而不是350W。

在接下来的几个月里,我们将获得更多关于安培的详细信息。我们不知道这种新架构何时会过渡到GeForce GPU,但应该会带来不错的性能提升。这里可以看到英伟达A100的完整视频演示。
